[PCBANK]PBM-2010D CAP 초간단 자가수리기

페이지 정보

작성자 최고관리자 댓글 7건 조회 20,308회 작성일 11-11-04 23:54

본문



2005년에 구입한 전원은 들어가지만 화면이 나오지 않는 증상이 나타났습니다.

전원을 켰을때 아주 잠깐동안 화면이 나오는 증상으로 보아 인버터쪽 문제일 거라는 얄팍한 지식으로 모니터를 분해했습니다.

분해하여 가벼운 마음으로 인버터 부품( LIVP-6008)을 구하려했으나 이게 원걸 ......검색 어디에도 나오지 않았죠.

밑져야 본전이란 생각에 20.1 인치용 6램프 인버터를 옥X에서 13,500원에 구입을 합니다.

아마 수리맡기면 4~5만원은 달라고 그럴겁니다.

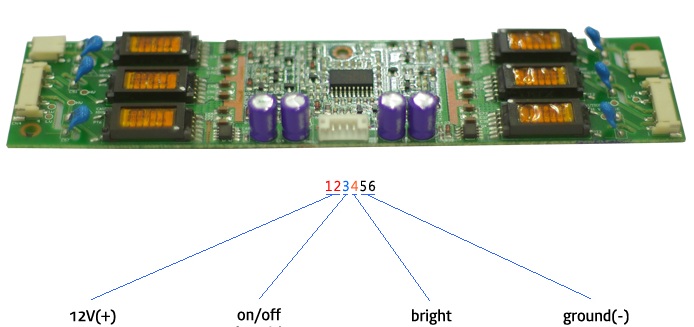

이미지 사용 :   http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=A550671627&frm3=V2




총 6핀이군요~

하지만 2010D 이 녀석은 8핀입니다.

그렇습니다. 살짝 개조를 해야합니다.

전원 LED에 주황색 불이 들어온다면 분명 전원부는 살아있는겁니다.

전원부를 그냥 살려두기로 합니다.

아마도 전원을 공동으로 쓰기때문에 조금이라도 장애가 있을지 모릅니다.( 노이즈고 머고 내가 알게머야~~ㅎㅎ)

하지만 전공자도 아니고 그냥 안되면 새로 영입할 마음으로 무작정 돌입합니다.





땜질로 12V 2 / NF / BT / GND(맨 오른쪽12V반대편)에 잘 이어줍니다.

아쉽게도 작업 사진이 없네요~

뚜껑 덮고나니 생각 납니다. ㅎㅎ

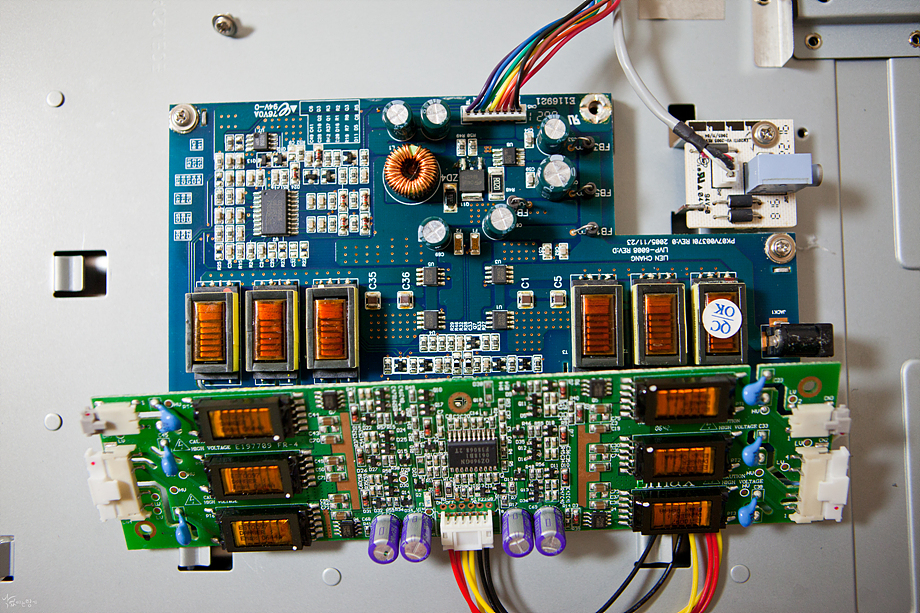

맨 오른쪽에 둘수밖에 없습니다. 빽라이트 선이 아주 짧기때문에 저곳에 둘수밖에없죠 ㅜㅜ

혹시모를 pcb 아랫쪽에 접점부끼리 닿는걸 막기위해 저는 종이를 깔아뒀습니다.

그리고 살짝 고정만 해둡니다. 빽라이트 선들이 팽팽해서 약간의 고정 효과가 있습니다.

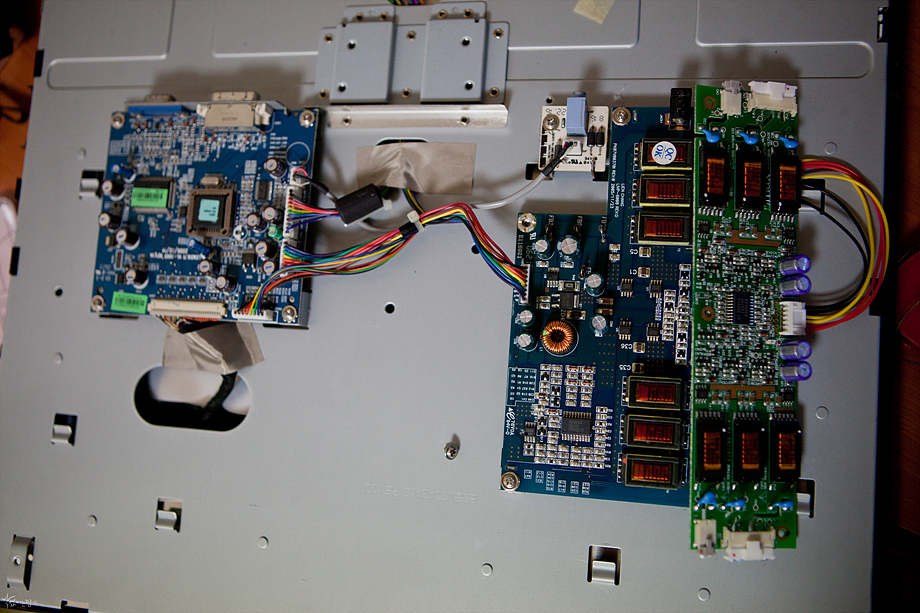

완성입니다.

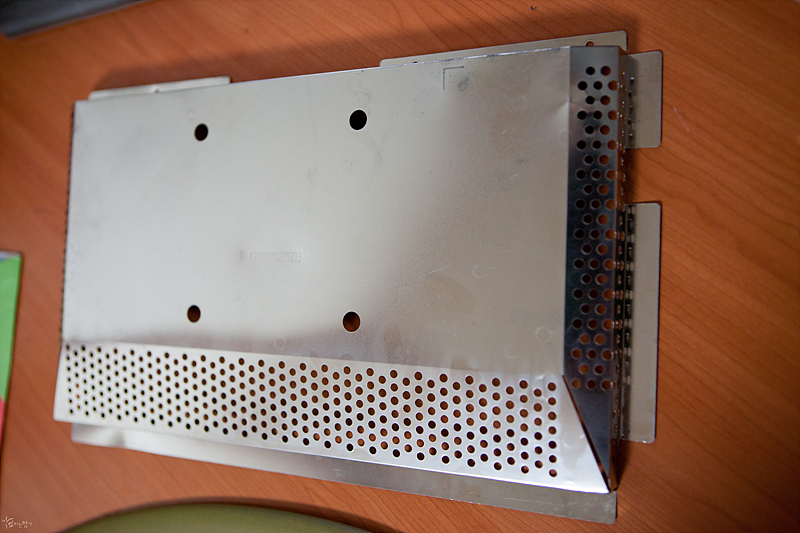

이 뚜껑은 사용할 수 없습니다.

새로운 인버터 위치때문에 들어가지 않습니다.

과감하게 뺐습니다. ㅎㅎ

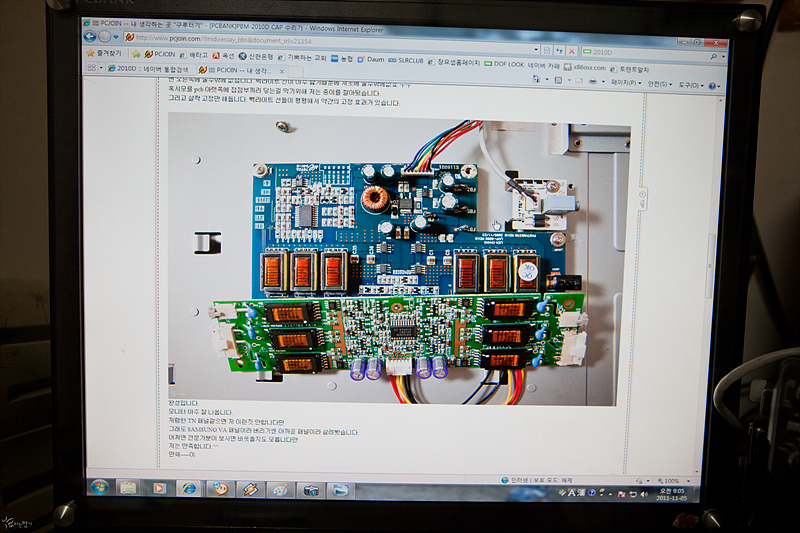

짜잔!! 아주 잘~ 나옵니다.



저렴한 TN 패널같으면 저 이런짓 안합니다만

그래도 SAMSUNG VA 패널이라 버리기엔 아까운 패널이라 살려봤습니다.

어쩌면 전문가분이 보시면 비웃을지도 모릅니다만

저는 만족합니다.^^

만쉐~~~이



댓글목록

profile_image

Giga님의 댓글

Giga 작성일




저도 2010D CAP 모니터를 사용 중입니다. 마침 모니터가 한 번 깜빡이고는 꺼져버리는(주황불은 켜짐) 상황이었는데 덕분에 용기를 내서 인버터 자가 교체에 도전하려고 합니다. 다만 8핀짜리를 6핀으로 어떻게 개조하는지 사진이 없어서 좀 막막하네요. T-T

profile_image

정성규님의 댓글

정성규 작성일

사실 개조라고 할껏도 없습니다.


한번 깜빡이고는 꺼져버리는증상은 트렌스(코일 감긴거)불량입니다.


그것만 교체 하셔도 되긴합니다만, 같은걸 구입하는게 쉬울꺼같질 않아서 그냥 이어붙이는 방법을 택했습니다.


저는 비 전문가라 진짜 이게 맞는지도 모릅니다. 그저 짐작일뿐이죠~ ㅎㅎ


제가했던 방법을 알려드릴께요~


단지 12v두가닥, on/off 한가닥,BR한가닥,나머지 G 두가닥입니다.


결국 4선입니다. 그것을 2010d용 인버터 글씨 적힌데로만 연결 해주시면 됩니다.


아주 쉽습니다. 납땝만 가능하다면 초등학생도 가능합니다. ㅎㅎ


2010D용 불량 트렌스는 제거할려다 그냥 뒀습니다.


불량트렌스 제거하고 다시 포스팅 해볼께요~


2010d용 인버터 뒷면에 글씨가 적혀있는데 그거좀 말씀해 주시면 연결할 곳을 짚어드릴께요~


시간이 지나니 뭐라고 적혀있는지 까먹었어요~




profile_image

알려주세요님의 댓글

알려주세요 작성일




포스팅 잘 읽었습니다. 마침 2010D-CAP 모델이라서 비슷한 문제로 찾아왔습니다.

같은 인버터를 구입했고, 기존의 IP보드라고 하나요? 그 뒷쪽에 8핀중에 해당되는 곳에 새로구입한 6핀을 잘라서 땜납했는데요.

6핀은 12V 2개, NF, BT, GND 2개 이렇게 6선이고, 기존의 8핀에서는 12V가 1개밖에 없어서

결국 6핀의 선2개를 하나로 묶어서 땜납. 온오프는 NF로, 브라이트는 BT로, GND는 역시 묶어서 가운데 2개에 땜했습니다.

근데 차이가 없네요 ㅜㅜ



여전히 녹색불은 들어오지만 화면이 나오질 않습니다. 제가 한 방법이 틀린 건지 맞는데 다른 증상인건지 궁금하네요

profile_image

정성규님의 댓글

정성규 작성일

GND는 맨 끝에 (맨 오른쪽12V반대편)에 납땝하셨나요?


집에 돌아가면 분해해서 사진 한방 찍어 올릴께요~

profile_image

정성규님의 댓글

정성규 작성일

단순이 계속해서 녹색불만 나온다면 트렌스 불량문제가 아닌듯합니다.





전원이들어오고 화면이 안나온다면 휴즈나 pwmic 불량일 가능성이 큽니다.

profile_image

2010님의 댓글

2010 작성일

부품주문은 해놨는데 어디와 연결해야하는지 확실히 모르겠네요.


마지막 인터넷창 나온 사진 기준으로 파란색 인버터의 우측하단 부분과 연결시킨건가요?






파란색 인버터에는 상단 8핀 부분에만 12v 글씨가 써있거든요.

profile_image

정성규님의 댓글의 댓글

정성규 작성일

뒤집어 보시면 작은 글씨로 적힌걸로 기억합니다.
